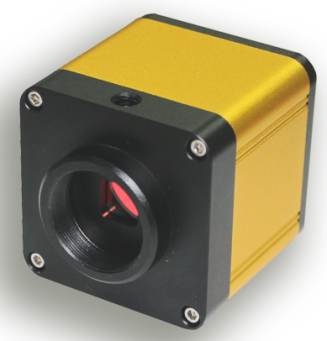

SL-HD系列攝像機

SL-HD系列攝像機是一款HDMI接口的200(500)萬像素的高速攝像機，分辨率1920*1080，圖像可以達到每秒60幀畫面。 本攝像機開創了在相機上疊加各種圖形功能的先河，可根據客戶的要求將任意圖形疊加到相機里，然后在顯示器上顯示出來，適用于各種比對模板的需要。

產品結構圖

相機規格：

使用說明

1準備工作：

① 先給相機選擇合適的鏡頭

② 使用VGA視頻線連接到顯示器

③ 固定相機到固定架上并配好光源。

④ 相機接通電源，確保相機指示電源燈亮了。

旋轉菜單旋鈕，屏幕右下角出現功能菜單。旋轉按鈕每旋轉一次，當前菜單選項自動往下跳一項，可以往前旋轉也可以往后旋轉，逆時鐘旋轉則往上跳。

2使用技巧：

① 旋轉菜單旋鈕到P菜單，選擇AE自動曝光功能（按?鍵），相機會自動調整圖像亮度，使畫面亮度控制在合適的范圍。

② 如果畫面色彩偏色，旋轉菜單旋鈕到P菜單，選擇WB自動白平衡功能（按?鍵)，相機會自動調整圖像亮度，使畫面亮度控制在合適的范圍

③ 如果需要加強畫面的邊緣，可以選擇SE邊緣增強功能，此時物體的輪廓會變得更清晰。

對于反光比較強烈的產品，可以調節HDR寬動態功能，高光部會被抑制，暗光部分會被加強，觀看的細節會表現出來。

3按鈕功能介紹：

? 表示亮度：通過功能鍵??減少或增加亮度，數值范圍在0-200之間；

? 表示對比度：通過功能鍵??減少或增加對比度，調整數值范圍在0-100之間，每次調整數值為2；

R 為紅色增益：通過功能鍵??減少或增加紅色增益；

G 為綠色增益：通過功能鍵??減少或增加紅色增益；

B 為藍色增益：通過功能鍵??減少或增加減少紅色增益；

AE 為自動曝光：按下此鍵，相機會根據當前亮度自動調整到合適的亮度范圍。注意，對亮度的取值是根據屏幕中央部分亮度值

WB 為手動白平衡：請先將亮度調整到合適的范圍，然后將一個白色紙張或物體放到鏡頭下方，按下此鍵，相機會根據當前的燈光自動調整RGB數值，從而使顏色接近白色。

HDR為抑制強光模式 :通過??減少或增加對光線的控制，可以觀察到暗處物體的細節。在觀看強烈反光物體時，可以減少外界照明條件以減少反光強度，是觀察效果更明顯。

SE邊緣增強模式：在特定需求下可以通過??減少或增加邊緣的銳化來提升圖像的邊緣效果。但同時會增加圖像的噪點。

 表示1-4條水平線，通過控制鍵??可全屏幕上下移動需要移動的線條。同時按下??控制鍵可循環改變線條的顏色，分別為紅、綠、藍、白、灰、黑、取消線條、顯示線條等功能操作。

 表示1-4條垂直線，通過控制鍵??可全屏幕左右移動需要移動的線條。同時按下??控制鍵可循環改變線條的顏色，分別為紅、綠、藍、白、灰、黑、取消線條、顯示線條等功能操作。

注意事項：

1.請使用21寸以上16:9寬屏顯示器來顯示；在使用寬屏顯示器時可能會出現屏幕圖像不在中心，這時可通過調整顯示器的AUTO鍵或其他調節寬度鍵來調整。

2.在使用抑制強光模式時，圖像可能會出現霧狀，可通過調節對比度、邊緣增強模式來調整到最佳狀態。
