6通道數字控制器
- 詢價
產品特點
1、集常亮發光、ON/OFF 發光、頻閃發光于一體。
2、數字顯示，易于確認設定值。
3、通信方式：RS232 通信及以太網通信。
4、安裝方式：螺絲安裝。
5、外觸發輸入采用高速光耦設計，高速可靠。

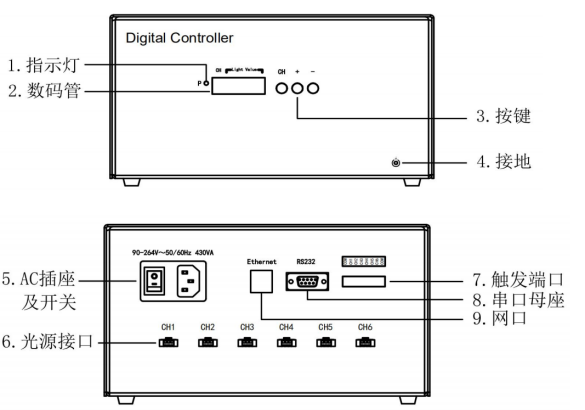

面板說明
操作說明
|
序號 |
界面 |
說明 |
|
1 |
指示燈 |
正常上電時 P 燈亮，，控制器異常時 P 燈滅 |
|
2 |
數碼管 |
從左起第一位是當前操作的通道，后三位為當前操作對應的數值 |
|
3 |
按鍵 |
CH 為通道及功能切換鍵，+為亮度增加鍵，-為亮度減小鍵 |
|
4 |
接地 |
設備外殼接地 |
|
5 |
AC插座及開關 |
輸入 AC100-240V 50/60Hz |
|
6 |
光源接口 |
SMP-03V-BC 接口，共 6 路光源輸出，每一路可獨立控制 |
|
7 |
觸發端口 |
通過外部輸入 DC 5～24V 觸發信號進行光源同步輸出 |
|
8 |
串口母座 |
通過 RS232 和 PC 設備通信 |
|
9 |
網口 |
通過以太網和 PC 設備通信 |
產品規格
|
產品型號 |
SL-DPS24300W-6T |
|
驅動方式 |
恒壓 |
|
調光方式 |
0～255 級 PWM 控制 |
|
面板按鍵/RS232/以太網 |
|
|
PWM 頻率
|
250KHz |
|
輸入電壓 |
AC100-240V 50/60Hz |
|
通道數 |
6 |
|
輸出電壓 |
DC 24V |
|
最大輸出電流 |
12.5A(單通道最大電流 3A) |
|
總功率 |
300W |
|
輸出端口 |
SMP-03V-BC（1：輸出+ 2：NC 3：輸出-） (左起第一個為 pin1） |
|
外觸發電壓 |
DC5V～24V（電流約 5.6mA） |
|
觸發延遲 |
＜8μs |
|
使用溫濕度 |
溫度：0～40℃、濕度：20～85%RH（非凝結） |
|
保存溫濕度 |
溫度：-20～60℃、濕度：20～85%RH（非凝結） |
|
冷卻方式 |
強制冷卻 |
|
重量 |
3800g 或以下 |
